背景：在我國大部分油田高凝油儲量和產量占有非常大的比重，因油田地理位置不同和氣候溫度不同，不同油田采集出來的原油，需要進行不同程度加熱，從而來降低原油粘度，實現管道線路傳輸。但現有的加熱裝置有的是環境污染嚴重，效率低，可靠安全性差；還有的是體積較大，效率較低；再有就是加熱效果差，原油冷熱不均，易結焦，壽命短，同時也不利于節能環保。由于這些原因的存在，如果想實現高效率、高可靠性的加熱原油，必須從三個方面去改變，一是加熱方式，二是控制方式，三是換熱方式。管道式電磁加熱器已在有些油田進行了使用，性能較好，大部分油田用戶表示滿意。

                   由于存在傳統輸油管道加熱裝置熱能效率低下、熱效果非常差的問題，本文利用了電磁感應技術與變頻技術，實現了基于單片機控制的管道式電磁加熱裝置，本裝置利用管道式渦流效應，通過內置換熱器，讓流動的原油帶走熱量，從而實現加熱原油，達到原油的長距離管線輸送。現場試驗表明,電磁感應加熱器加熱速度快,加熱效率達到了90%以上,設備安全可靠,完全可以取代現有的一些原油加熱設備。目前被運用在醫藥化工、塑料機械、油田管道、冶金等加熱領域。

            安裝要點：

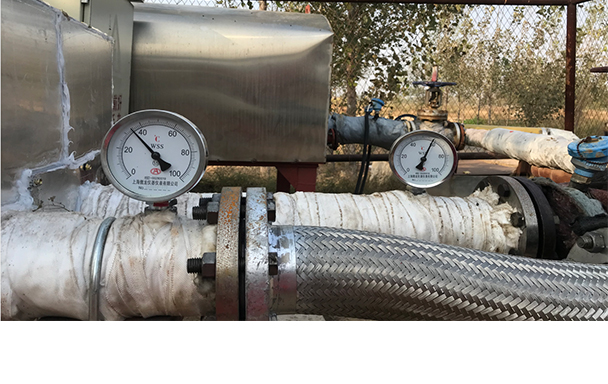

    1、電磁加熱器主機安裝：將集輸油管線斷開，分別經進、出油截門與井口加熱器的進、出油口法蘭相連接，將其串連在集輸油管線中。在井口加熱器進油口截門前端的進、出油管線上，再連接一旁通截門以備洗井、掃線和加熱器停用時，由旁通管線直接輸油。

    2、井口加熱器必須為水平安裝使用。用金屬托架將加熱器棒體緊固，架設在距地面高度約0.5m處，為了防止因修井施工作業對加熱器的影響井口加熱器距井口采油樹5m以外安裝。

    3、控制柜用螺釘緊固在加熱器預制支架上，并連接好接地線，接地或接零導線截面不低于銅芯6mm，其接地電阻值不大于4Ω。

    4、將柜內隨機所配帶的溫控儀傳感器探頭，擰入出油口法蘭下側的傳感器安裝孔內，其連接控制導線經柜底進線孔連接緊固在控制線端子排的對應的兩個端線處。

    5、井口加熱器及控制柜的安裝要與防爆環境相符合，其接線必須符合相應的防爆等要求。采用一般型控制柜配套使用在油氣濃度較高的場所時，應將控制柜安裝在隔離的配電間內。加熱器配用的輸電導線及控制線纜應符合防爆工藝要求。
